상세 정보 |
|||
| 이름: | 고철 포장기 | 기능: | 프레스 메탈 베일 |
|---|---|---|---|
| 애플리케이션: | 고철 | 힘: | 30kw |
| 압력: | 160T | 베일 크기: | 700*300mm |
| 재료 상자: | 1200*700*700mm | 냉각 모드: | 공기 냉각 |
| 하이 라이트: | 160T 지스러기 금속 베일러를 압박하세요,700*300mm 지스러기 금속 베일러,압력 160T 금속 베일러 기계 |
||
제품 설명

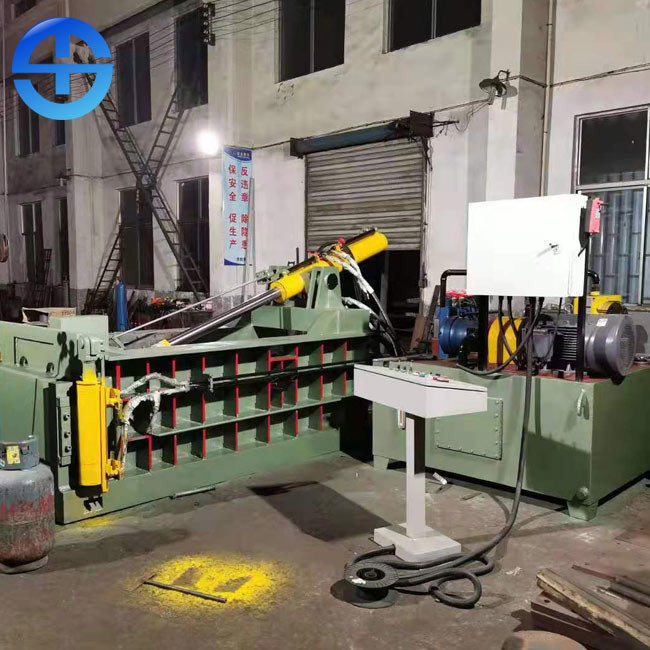

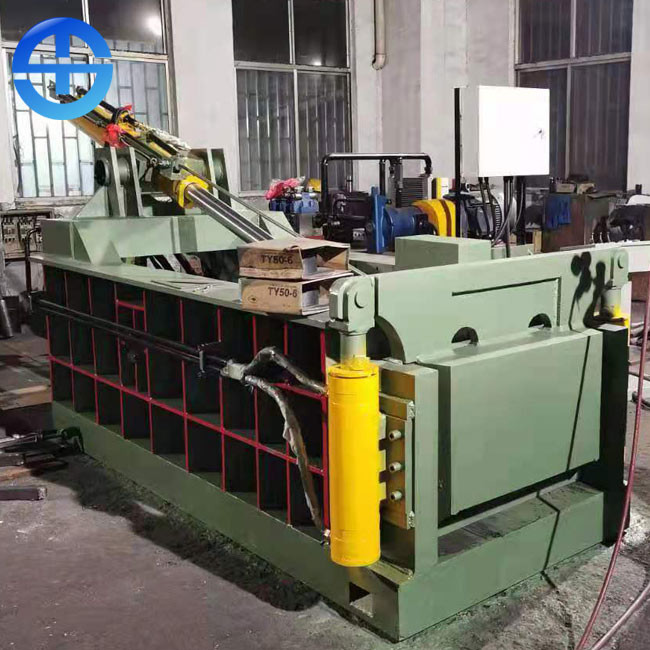

베일 크기 700*300mm 앞으로 160T 압력 금속 조각 포장기
고철 포장기 정보
금속 스크랩 포장기는 모든 종류의 금속 폐기물(스크랩, 부스러기, 스크랩 스틸, 스크랩 알루미늄, 스크랩 구리, 폐 스테인리스 스틸, 스크랩 자동차 등)을 직육면체, 팔각형, 실린더 및 기타 적격 노 장입물로 압출할 수 있습니다.운송 및 제련 비용을 줄일 수 있을 뿐만 아니라 퍼니스 시운전 속도를 높일 수 있습니다.이 시리즈의 포장기는 주로 철강 공장, 재활용 산업, 비철 금속 및 철 금속 제련 산업에서 사용됩니다.
| 미디엄오델 | 1600S |
| 공칭 압력 | 160T |
| 힘 | 30kw |
| 펌프 | YCY160 |
| 재료 상자 크기 | 1200*700*700mm |
| 베일 크기 | 700*300mm |
| 베일아웃 모드 | 상부 및 하부 게이트가 있는 완전 자동 포워드 아웃. |
| 냉각 모드 | 공기 냉각 |
| 작동 모드 | PLC 제어 플랫폼 완전 자동 작동 |
고철 포장기의 작업 과정
원료는 고철 포장기의 재료 상자에 넣고 유압 실린더는 가압 작동하고 포장 재료는 다양한 종류의 금속 덩어리로 압축됩니다.
고철 포장기의 구성
이 고철 포장기는 프레임, 유압 시스템 및 전기 시스템으로 구성됩니다.
1. 주요 기계는 프레임, 도어 커버 및 커버 실린더, 메인 실린더 및 메인 압력 헤드, 측면 실린더 및 측면 압력 헤드, 베일 터닝 실린더 및 베일 터닝 머신 등으로 구성됩니다.
1) 프레임은 베이스, 좌우 월 플레이트, 커버 플레이트, 메인 실린더 브라켓, 사이드 실린더 프레임 등으로 구성되며, 압축통은 베이스, 좌우 월 플레이트, 도어 커버, 메인 프레셔 헤드, 사이드 프레셔 헤드 및 패널 회전율 등, 각 부품(패널 회전율 제외)은 침탄 및 담금질을 통해 내마모성 라이닝 보드로 설치됩니다.
2) 도어 커버 및 커버 실린더.도어 커버는 좌우 벽판에 스핀들 슬리브와 힌지 이음되어야 하며, 커버 실린더도 빔 지지대와 핀으로 힌지 이음되어야 하며 도어 커버의 슬리퍼(전단에 테이퍼 끝이 설치되어야 함)는 피스톤 로드 헤드와 연결되어야 합니다. 커버 실린더의 움직임에 따라 커버 실린더의 움직임에 따라 도어 커버의 닫힘과 열림이 완료되고 이때 꽉 잠김과 풀림 잠금의 효과가 나타납니다.
3) 메인 실린더와 메인 압력 헤드.메인 실린더는 커버 실린더 지지대의 하부에 설치되어야 하며, 메인 프레셔 헤드는 메인 실린더의 피스톤 로드와 나사로 연결되어야 하며, 메인 실린더의 전진 및 후퇴 효과에 따라 베일 블록의 충돌 및 복귀 작용이 완료됩니다.
4) 측면 실린더 및 측면 압력 헤드.사이드 실린더는 커버 실린더 지지대의 하부에 설치되어야 하며, 사이드 실린더의 피스톤 로드와 사이드 압력 헤드는 나사로 연결되어야 하며, 사이드 실린더의 전진 및 후퇴 효과에 따라 베일 블록의 예압 및 복귀 동작이 완료됩니다.
5) 베일 회전 실린더 및 베일 회전 메커니즘.베일 회전 실린더와 베일 회전 기구는 메인 실린더의 반대쪽에 설치해야 하며, 베일 회전 실린더의 전진 및 후퇴에 의해 베일 블록의 회전 및 리셋 동작이 완료됩니다.
6) 모든 메인 실린더, 사이드 실린더, 커버 실린더 및 베일 회전 실린더는 단일 피스톤 로드 복동 실린더이며 실린더 내부에 피스톤이 있어 밀봉 부품이 설치되어 실린더 본체가 전후방 오일 챔버를 형성합니다.고압의 오일이 전방실(후방실)에 작용하면 피스톤이 밀려서 전진운동(복귀운동)하게 됩니다.실린더 포트는 가이드를 지지하고 피스톤 로드를 밀봉하는 데 사용되는 가이드 슬리브로 설계되었습니다.
고철 포장기의 특징
1. 모든 모델은 유압으로 구동되며 수동으로 작동하거나 PLC로 자동으로 제어할 수 있습니다.
2. 베일 아웃의 방법에는 회전, 측면 밀기, 앞으로 밀기 및 수동 피킹이 있습니다.
3. 다양한 모델을 사용할 수 있습니다: 다른 압력, 재료 상자 크기, 베일 크기 및 모양.
4. 전원이 공급되지 않는 경우 디젤 엔진을 전원으로 사용할 수 있습니다.
